Ne l’appelez pas « boîtier », c’est votre cockpit de crise : comprendre le tableau de signalisation incendie

Le voyant rouge clignote, une sonnerie stridente retentit. Face à ce tableau gris habituellement silencieux, le rythme cardiaque s’accélère. Pour beaucoup de responsables de sécurité ou de propriétaires, ce boîtier mural est une énigme, une obligation légale obscure dont on espère ne jamais avoir à se servir. On sait vaguement que le rouge signifie « feu » et que cela implique d’appeler les pompiers. Mais après ? Quelle est la différence entre un voyant qui clignote et un voyant fixe ? Quel est ce bouton « Acquittement » ? Cette inertie face à l’inconnu peut transformer un incident maîtrisable en catastrophe. En effet, selon les données, l’impact d’un sinistre est dévastateur : 70% des entreprises victimes d’un sinistre majeur disparaissent dans les mois qui suivent.

Mais si la véritable clé n’était pas de subir, mais de piloter ? Si ce tableau n’était pas un simple « boîtier », mais votre cockpit de crise ? Une interface homme-machine, conçue pour vous donner une conscience situationnelle parfaite et vous permettre de prendre les bonnes décisions dans les secondes qui comptent. Chaque voyant, chaque bouton, chaque information affichée est un instrument de bord qui vous parle. Apprendre sa langue, c’est passer du statut de passager angoissé à celui de pilote aux commandes, capable d’analyser, d’agir et de communiquer efficacement avec les secours.

Cet article est votre formation de pilote. Nous n’allons pas simplement lister des normes, mais nous allons vous installer dans le siège du commandant de bord de votre sécurité. Nous allons décrypter ensemble la grammaire visuelle de votre tableau de bord, identifier les commandes de vol essentielles en cas d’urgence et comprendre comment votre système prend des décisions critiques pour protéger des vies. Préparez-vous à prendre les commandes.

Pour naviguer efficacement à travers les différentes commandes et instruments de votre cockpit de sécurité, ce guide est structuré pour vous accompagner pas à pas. Du cœur du système à ses commandes les plus avancées, découvrez comment maîtriser votre tableau de bord.

La tour de contrôle de votre sécurité incendie : à la découverte de la centrale ECS

Avant de piloter, il faut connaître son appareil. L’Équipement de Contrôle et de Signalisation (ECS) est bien plus qu’un tableau de voyants ; c’est la tour de contrôle centralisée de tout votre Système de Sécurité Incendie (SSI). Imaginez-le comme un hub qui reçoit les informations de tous les « radars » (détecteurs de fumée, déclencheurs manuels) et qui, en fonction des données, active les « procédures d’urgence » (sirènes, portes coupe-feu, désenfumage). C’est le point névralgique où l’information est collectée, traitée et transformée en action.

Cette centrale est aussi la « boîte noire » de votre bâtiment. L’incendie de l’usine Lubrizol en 2019 a tragiquement souligné cette fonction : les données de l’ECS ont été cruciales pour que les experts puissent reconstituer la chronologie exacte du sinistre, une information capitale pour les assurances et les enquêtes judiciaires. L’historique des événements stocké dans la mémoire de votre ECS est un enregistrement légal qui sera systématiquement analysé après un incident majeur.

Comprendre votre « tour de contrôle » implique de savoir quel type d’équipement vous pilotez. Il en existe principalement deux, dont le choix dépend de la taille et de la complexité de votre bâtiment. Le tableau suivant vous aidera à identifier votre système et à comprendre ses capacités intrinsèques en matière de localisation d’incident.

Anatomie du cerveau de votre sécurité incendie : un voyage au cœur de l’E.C.S

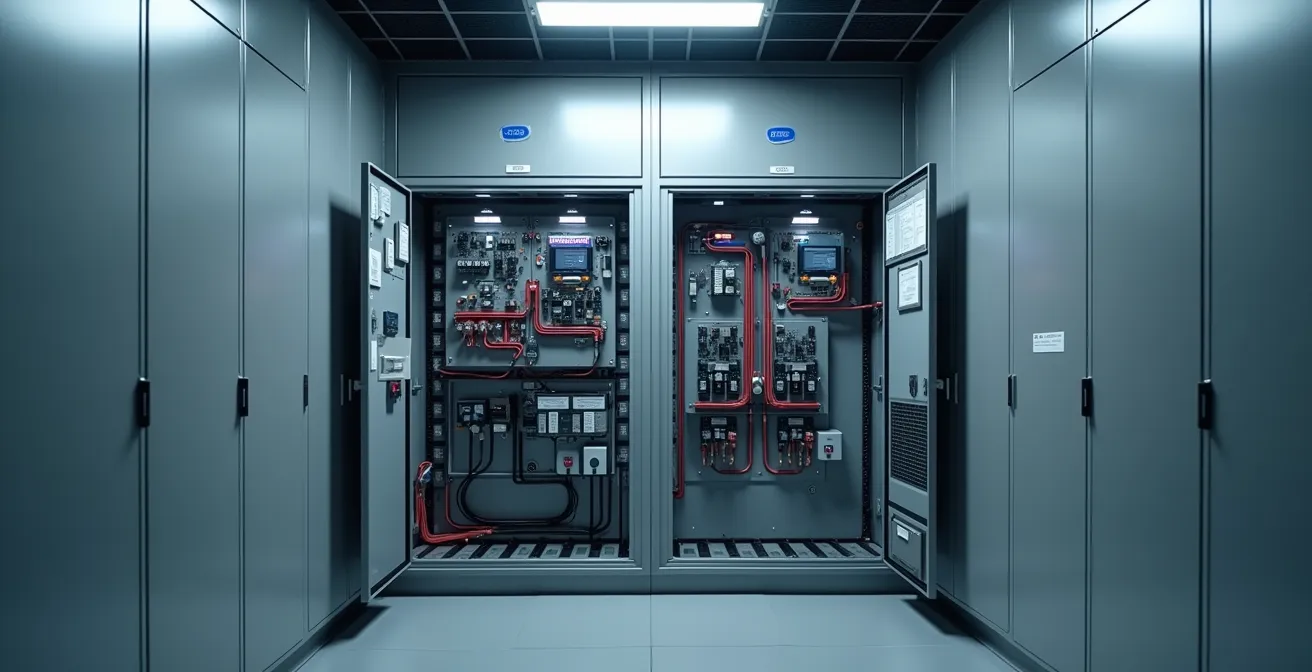

Si l’ECS est la tour de contrôle, alors ses composants internes forment le « cerveau » et le système nerveux de votre sécurité. Comprendre son anatomie vous permet de mieux dialoguer avec les techniciens de maintenance et d’appréhender la logique de ses réactions. Au cœur de l’armoire technique, vous trouverez trois éléments vitaux : l’Unité de Signalisation (US), le Centralisateur de Mise en Sécurité Incendie (CMSI), et l’Alimentation Électrique de Sécurité (AES).

L’Unité de Signalisation (US) est la partie visible de l’iceberg : c’est votre tableau de bord, l’interface avec ses voyants et ses boutons. C’est elle qui traduit le langage binaire du système en informations compréhensibles pour l’humain. Le Centralisateur de Mise en Sécurité Incendie (CMSI) est le chef d’orchestre. Une fois l’alarme confirmée, c’est lui qui envoie les ordres aux différents équipements : il commande le déverrouillage des issues de secours, la fermeture des portes coupe-feu, l’arrêt de la ventilation et le démarrage du désenfumage. C’est une intelligence opérationnelle qui exécute un scénario de sécurité pré-programmé.

Enfin, l’Alimentation Électrique de Sécurité (AES) est le cœur battant du système. Elle garantit que même en cas de coupure de courant générale, l’ECS et les équipements de sécurité associés restent opérationnels grâce à des batteries. C’est cette redondance qui assure la fiabilité du système dans les pires conditions. En tant qu’exploitant, votre rôle n’est pas de réparer ces éléments, mais de comprendre leur fonction pour assurer une surveillance efficace et être le premier maillon de la chaîne des secours. Vous êtes le traducteur humain du système, celui qui qualifie l’alarme et transmet l’information claire et précise aux pompiers.

Le code couleur de la sécurité : traduire le langage des voyants de votre tableau d’alarme

En situation de stress, notre cerveau traite les informations visuelles bien plus vite que le texte. C’est pourquoi la « grammaire visuelle » de votre cockpit de crise repose sur un code couleur universel et instantanément compréhensible. Ignorer les détails et se concentrer sur ces couleurs est la première étape pour évaluer la situation en quelques secondes. C’est un langage simple, conçu pour une lecture rapide sous pression.

Le voyant vert est votre meilleur ami. Qu’il soit libellé « En service » ou « Sous tension », sa présence signifie que le système est éveillé, alimenté et fonctionnel. C’est le point de départ de toute vérification : si le vert est allumé, votre tour de contrôle est opérationnelle. À l’inverse, le voyant rouge (« Alarme Feu ») est le signal d’alerte maximal. Il indique qu’un ou plusieurs détecteurs ou déclencheurs manuels ont signalé une condition de feu. Un voyant rouge exige une action immédiate et sans équivoque.

Entre ces deux extrêmes se trouve le voyant orange ou jaune. C’est le signal de « check engine » de votre système. Il ne signale pas un incendie, mais un défaut technique ou un « dérangement ». Cela peut aller d’une batterie faible à un problème de communication avec un détecteur ou une sirène hors service. Ce signal n’est pas une urgence vitale, mais il indique une vulnérabilité dans votre système de protection qui doit être corrigée sans tarder. Le maîtriser, c’est savoir quand il faut appeler les pompiers et quand il faut appeler le technicien de maintenance.

« Feu Zone 3 » : pourquoi cette information vous fait gagner des minutes qui sauvent des vies

Une fois le voyant rouge identifié, l’information la plus critique que votre cockpit vous fournit est la localisation. Une alarme générale est une information brute ; une alarme localisée est une information tactique. Que votre système soit conventionnel (« Étage 2 ») ou adressable (« Bureau 302 »), cette précision est ce qui transforme la panique en une réponse organisée. C’est la différence entre crier « Au feu ! » dans un stade et dire « Départ de feu dans la tribune B, rangée 12 ».

Cette information a deux fonctions vitales. La première est la levée de doute. Elle vous permet de vous diriger (ou d’envoyer une personne formée) vers le lieu exact de l’alarme pour confirmer la nature du danger. Est-ce une vraie fumée ou de la vapeur ? Un déclenchement accidentel ou un incendie naissant ? La deuxième fonction, et la plus importante, est la transmission d’informations aux services de secours. En France, où l’on dénombre chaque année des centaines de milliers d’interventions pour incendie, dont près de 14 600 dans les Établissements Recevant du Public (ERP), chaque seconde compte. Indiquer aux pompiers « Départ de feu, zone de stockage nord, 1er sous-sol » leur permet de préparer leur matériel, de choisir le bon point d’accès et d’attaquer le sinistre bien plus rapidement.

Les 3 boutons à connaître en cas de crise : acquittement, alarme, évacuation

Face à un cockpit en alerte, l’instinct peut pousser à appuyer sur tout ce qui semble pouvoir arrêter la sirène. C’est une erreur. Seuls quelques boutons sont vos commandes de vol critiques en situation d’urgence. Les connaître, c’est comme savoir où se trouvent le manche et les manettes de gaz. Les autres sont du ressort du mécanicien au sol. En France, la plupart des ECS sont standardisés autour de trois actions fondamentales : l’acquittement, l’alarme générale, et le réarmement.

Le premier réflexe doit toujours être d’appuyer sur le bouton « Acquittement » (souvent représenté par une cloche barrée). Cet acte ne stoppe pas l’alarme, il envoie un message au système : « Humain à la barre, j’ai reçu l’information et je prends le contrôle ». Cela stoppe la sonnerie du tableau de bord lui-même (mais pas les sirènes dans le bâtiment) et lance une temporisation (souvent de 3 à 5 minutes) pendant laquelle vous devez effectuer la levée de doute. Si rien n’est fait avant la fin de ce délai, le système considérera l’alarme comme non gérée et déclenchera automatiquement l’alarme générale.

Le bouton « Alarme Générale » ou « Évacuation » est votre « siège éjectable ». Vous ne l’activez que lorsque le danger est confirmé ou en cas de doute sérieux et impossible à lever. Appuyer sur ce bouton engage votre responsabilité, mais la loi française protège celui qui agit de bonne foi pour la sécurité. Il vaut toujours mieux une fausse alarme qu’un drame. Enfin, le bouton « Réarmement » n’est PAS un bouton pour arrêter l’alarme. Il signifie « Danger écarté, système vérifié, retour à la normale ». Il ne doit être utilisé qu’une fois la cause de l’alarme traitée et le bâtiment sécurisé, souvent par les pompiers ou un technicien.

Le tableau suivant synthétise les responsabilités associées à chaque commande critique de votre cockpit.

Quand le tableau de bord s’agrandit : comprendre les modules de commande avancés

Sur les systèmes plus complexes, notamment dans les grands ERP, votre cockpit peut être équipé de modules supplémentaires. Ce sont les « commandes avancées », qui permettent un pilotage plus fin de la sécurité, souvent utilisées par les services de secours pour adapter la réponse du bâtiment à la situation réelle du sinistre. Il s’agit généralement des Unités de Commande Manuelle Centralisées (UCMC), qui font partie du CMSI.

Ces modules se présentent comme des rangées de boutons ou de clés, chacun correspondant à une fonction de sécurité spécifique ou à une zone géographique du bâtiment (un étage, une aile, un canton de désenfumage). Ils permettent de reprendre la main sur les automatismes du système. Par défaut, en cas d’alarme, le CMSI exécute son scénario pré-programmé. Mais la réalité d’un incendie est rarement conforme au plan. La fumée peut se propager de manière inattendue, une porte coupe-feu peut se bloquer, une issue de secours peut devenir impraticable.

C’est là que ces commandes deviennent tactiques. Un pompier peut, par exemple, forcer manuellement l’ouverture des clapets de désenfumage d’une cage d’escalier pour l’utiliser comme chemin d’évacuation des fumées, tout en maintenant fermés ceux des couloirs adjacents. Il peut aussi commander le déverrouillage d’urgence de certaines portes ou, au contraire, forcer le compartimentage en s’assurant que les portes coupe-feu d’une zone non sinistrée restent closes. Pour le pilote non-expert que vous êtes, la règle est simple : ne touchez pas à ces commandes, sauf sur instruction directe des services de secours. Votre rôle est de savoir qu’elles existent, de comprendre leur fonction générale et de pouvoir guider les pompiers vers ce « panneau de commandes tactiques » dès leur arrivée.

De l’étincelle à l’évacuation : les quelques secondes où votre E.C.S. prend la décision qui sauve

Comprendre son cockpit, c’est aussi faire confiance à son pilote automatique. Dans la grande majorité des cas, la séquence d’événements entre la détection et l’évacuation se déroule en quelques minutes, orchestrée par le cerveau de votre ECS. Cette chronologie est conçue pour équilibrer rapidité d’action et prévention des fausses alarmes, qui peuvent créer de la panique et une « dette d’alarme » (le personnel ne réagit plus aux signaux à force de fausses alertes).

Tout commence à T=0 seconde : un détecteur (de fumée, de chaleur) ou un déclencheur manuel envoie un signal à l’ECS. En moins de 2 secondes, l’information est traitée. Le système déclenche alors une alarme restreinte au poste de sécurité et lance la fameuse temporisation d’acquittement (généralement 180 secondes). Pendant ces 3 minutes, le personnel formé a pour mission de procéder à la levée de doute. C’est la fenêtre d’opportunité pour intercepter une fausse alerte (vapeur de cigarette électronique, poussière…) et éviter une évacuation inutile.

Si, au bout de ces 3 minutes, personne n’a acquitté l’alarme, le système passe en mode autonome. Il considère le danger comme avéré et déclenche automatiquement l’alarme générale dans tout le bâtiment (ou la zone d’alarme définie). Simultanément, il transmet les ordres au CMSI qui active le scénario de sécurité : fermeture des portes coupe-feu pour compartimenter l’incendie, activation du désenfumage pour garder les voies d’évacuation praticables, déverrouillage des issues de secours. En un peu plus de 3 minutes, le bâtiment est passé d’un état normal à un état de sécurité maximale, permettant une évacuation organisée avant même l’arrivée des secours.

Le « check-up » de votre tableau de bord : les tests simples pour vérifier que votre système est opérationnel

Un pilote ne décolle jamais sans une check-list pré-vol. De la même manière, la fiabilité de votre cockpit de crise dépend de sa maintenance et de vérifications régulières. Attendre l’alarme pour découvrir un défaut est le pire des scénarios. Malheureusement, c’est une négligence courante : une enquête révèle qu’1 Français sur 3 ignore les mesures anti-incendie sur son lieu de travail, ce qui inclut souvent la connaissance du SSI.

Le « check-up » de votre tableau de bord commence par une inspection visuelle quotidienne. Y a-t-il un voyant orange de dérangement allumé ? Le voyant vert « En service » est-il bien actif ? Cette simple routine de 10 secondes permet de détecter 80% des anomalies courantes. Ensuite, la plupart des ECS disposent d’un mode « Test ». Ce mode permet de vérifier le bon fonctionnement des voyants et du signal sonore du tableau sans déclencher les sirènes du bâtiment. C’est une manipulation simple qui devrait être effectuée régulièrement (par exemple, chaque semaine) par le personnel désigné.

Enfin, la maintenance préventive par une entreprise spécialisée est une obligation légale et une nécessité absolue. Cette visite annuelle permet de tester l’ensemble de la chaîne : les détecteurs, les déclencheurs manuels, les sirènes, les batteries de l’alimentation de secours. Chaque action réalisée sur le système doit être scrupuleusement notée. Comme le rappelle une autorité incontestable :

Chaque test, alarme, ou dérangement doit être consigné dans le Registre de Sécurité. C’est une obligation légale en France pour les ERP et entreprises

– Code du Travail, Article R4227-39

Ce registre n’est pas de la paperasse. C’est le carnet de santé de votre système de sécurité, la preuve que vous avez rempli vos obligations de pilote responsable.

Prendre en main son cockpit de crise est une responsabilité, mais c’est avant tout un acte de prévention qui sauve des vies et protège votre activité. L’étape suivante consiste à vous assurer que vous et votre personnel êtes correctement formés à l’utilisation de votre équipement spécifique et aux procédures d’évacuation de votre site.
